MET・JAPANのCFRP成形用装置

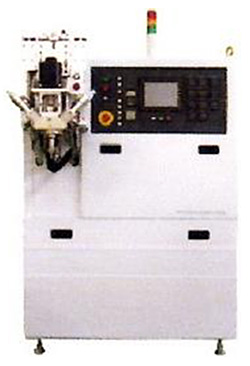

ポッティング用2液性樹脂ディスペンサー

<SUPERSPENSER(スーパースペンサー)PD Series>



SUPERSPENSER PDシリーズとは
エポキシ樹脂、ポリウレタン樹脂等の2液性樹脂を自動的に計量・混合・吐出を行うポッティング専用機でエアフィルター、電機部品等への定量吐出に使用されます。又、XYZ軸を始め各種塗布ユニット及び周辺設備の製作も行います。

SUPERSPENSER PDシリーズ利点
2液の計量精度はきわめて高く、また配合比を任意に変えることが可能。
全密閉式攪拌なので混合時に気泡が入らない。
高速瞬時攪拌で短いポットライフでも問題ない。
ミキシング室は自動洗浄機構により完全洗浄可能。
原液タンクは液温度調整、真空脱泡、窒素封入等必要に応じて対応可能。
原液タンク→ミキシングヘッド→原液タンク 循環システムによる液温度安定方式

Download
→カタログダウンロード(PDFデータ/容量:407KB)

consultation
→お問い合わせ・ご相談はこちらから


<フィルター製造例>

ロボットと連動した動きを行う生産設備にするのも可能です。


小容量吐出機

フィルター製造機(ロボットと連動した動きを行う生産設備にするのも可能です)


<製品例>



仕様概略
適用樹脂 2液性樹脂
樹脂粘度 低粘度~中粘度
フィラー混入

材質検討により可能

混合比率 100:10~100:100の間で選択可能
吐出量 少容量~中容量の中で選択
吐出方式 タイマー定量吐出、サイクル吐出選択可能
ミキサー室洗浄

洗浄剤フラッシュ及びエアブロー式

原液タンク 客先ご要望により容量、温度条件等を決定
計量ポンプ 使用樹脂条件によりメーカー選択
コントロールパネル PLC、タッチパネル

フローシート1例 (2液性・ダイナミックミキシング方式)


オプション部品
・各液流量計
・ショットカウンター
・温冷水(油)循環ユニット
・原料樹脂自動供給装置


<ワーク例>

耐熱、耐絶縁性を要求されるトランス・変圧器等への封止、注型で、エポキシ樹脂、ポリウレタン樹脂等優れた電気的、機械的特性を有する耐熱性2液性熱硬化樹脂を真空攪拌脱泡し目的のワークに注型、含浸するのを目的とします。



温調装置電子部品

リレー

トランス


プレシジョンギアー式計量ポンプ

フィラー混入時用ポンプ


ロボット搭載機種(XYZ軸搭載可能)
3軸のXYZロボットを搭載した機種です。ワークに合わせて任意に動きを設定できます。
